什麼是框架剪力牆結構

每每看到高樓大廈，我們很多人都喜歡評論一番，這棟樓設計得怎麼樣啊，這些樓的設計怎麼都一個樣。其實，建築結構的設計有多種形式，框架剪力牆結構便是這其中的一種。那麼，什麼是框架剪力牆結構?框架剪力牆結構有哪些優缺點?

什麼是框架剪力牆?

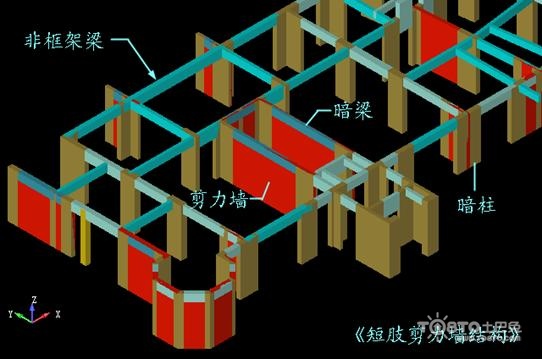

在介紹什麼是框架剪力牆結構之前，我們先來了解什麼是剪力牆結構。剪力牆又稱抗風牆或搞震牆，主要作用是在房屋建築中承受風荷載或地震作用引起的水平荷載，防止結構剪切破壞，分為平面剪力牆和立體剪力牆，一般用鋼筋混凝土和現澆鋼筋混凝土築成。

再來了解下框架結構。框架結構是指由梁和柱以剛接或者鉸接相連接而成，構成承重體系的結構，即由梁和柱組成框架共同抵抗使用過程中出現的水平荷載和豎向荷載。結構的房屋牆體不承重，僅起到圍護和分隔作用。

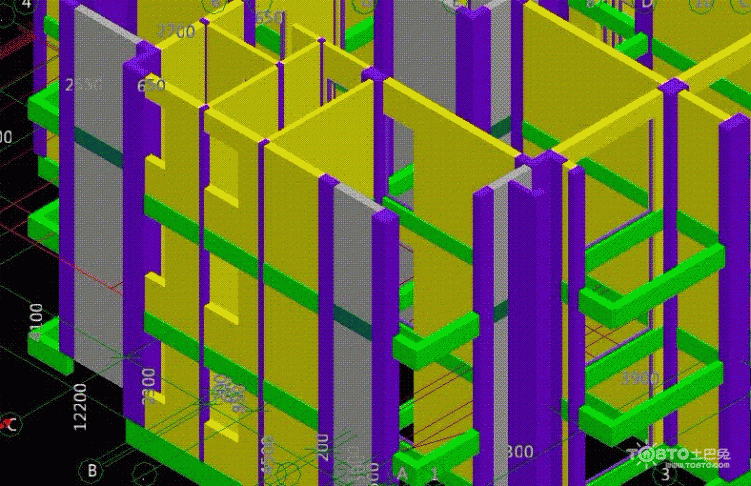

那框架剪力牆結構又是怎麼樣的呢?框架剪力牆結構也稱框剪結構，從字面上講就是在框架結構中布置一定數量的剪力牆，構成靈活自由的使用空間，受力特點是由框架和剪力牆結構兩種不同的抗側力結構組成的受力形式，框架與剪力牆的相互作用力使整個框架剪力牆結構更加的穩固。

框架剪力牆結構優缺點：

優點：

(1)框架結構建築布置比較靈活，可以形成較大的空間，但抵抗水平荷載的能力較差，而剪力牆結構則相反。

(2)框架一剪力牆結構使兩者結合起來，取長補短。

(3)在框架的某些柱間布置剪力牆，從而形成承載能力較大、建築布置又較靈活的結構體系。在這種結構中，框架和剪力牆是協同工作的，框架主要承受垂直荷載，剪力牆主要承受水平荷載。

框剪結構適用范圍：這種結構一般宜用於10～20層的建築。

1、框架結構

優點：

(1)空間分隔靈活，自重輕，有利於抗震，節省材料;

(2)具有可以較靈活地配合建築平面布置的優點，利於安排需要較大空間的建築結構;

(3)框架結構的梁、柱構件易於標准化、定型化，便於采用裝配整體式結構，以縮短施工工期;

(4)采用現澆混凝土框架時，結構的整體性、剛度較好，設計處理好也能達到較好的抗震效果，而且可以把梁或柱澆注成各種需要的截面形狀。

缺點：

(1)框架節點應力集中顯著;

(2)框架結構的側向剛度小，屬柔性結構框架，在強烈地震作用下，結構所產生水平位移較大，易造成嚴重的非結構性破性;

(3)鋼材和水泥用量較大，構件的總數量多，吊裝次數多，接頭工作量大，工序多，浪費人力，施工受季節、環境影響較大;

框架結構適用范圍：不適宜建造高層建築，一般適用於建造不超過15層的房屋。

2、剪力牆結構

優點：

(1)整體性好;

(2)側向剛度大，水平力作用下側移小;

(3)由於沒有梁、柱等外露與凸出，便於房間內部布置。

缺點：

(1)不能提供大空間房屋;

(2)結構延性較差。

剪力牆結構適用范圍：剪力牆結構由於承受豎向力、水平力的能力均較大，橫向剛度大，因此可以建造比框架結構更高、更多層數的建築。但是只能以小房間為主的房屋，如住宅、賓館、單身宿捨。而賓館中需要大空間的門廳.餐廳、商場等往往設置在另外的建築單元中。一般在30m高度范圍內都適用。

框架剪力牆結構布置原則：

原則1、框架―剪力牆結構應設計成雙向抗側力體系，主體結構構件之間不宜采用鉸接。抗震設計時，兩主軸方向均應布置剪力牆。梁與柱或柱與剪力牆的中線宜重合，框架的梁與柱中線之間的偏心距不宜大於柱寬的1/4。

原則2、框架―剪力牆結構中剪力牆的布置一般按照“均勻、對稱、分散、周邊”的原則布置：

(1) 剪力牆宜均勻對稱地布置在建築物的周邊附近、樓電梯間、平面形狀變化及恆載較大的部位;在伸縮縫、沉降縫、防震縫兩側不宜同時設置剪力牆。

(2)平面形狀凹凸較大時，宜在凸出部分的端部附近布置剪力牆。

(3)剪力牆布置時，如因建築使用需要，縱向或橫向一個方向無法設置剪力牆時，該方向可采用壁式框架或支撐等抗側力構件，但是，兩方向在水平力作用下的位移值應接近。壁式框架的抗震等級應按剪力牆的抗震等級考慮。

(4)剪力牆的布置宜分布均勻，單片牆的剛度宜接近，長度較長的剪力牆宜設置洞口和連梁形成雙肢牆或多肢牆，單肢牆或多肢牆的牆肢長度不宜大於8 m。每段剪力牆底部承擔水平力產生的剪力不宜超過結構底部總剪力的40%。

(5)縱向剪力牆宜布置在結構單元的中間區段內。房屋縱向長度較長時，不宜集中在兩端布置縱向剪力牆，否則在平面中適當部位應設置施工後澆帶以減少混凝土硬化過程中的收縮應力影響，同時應加強屋面保溫以減少溫度變化產生的影響。

(6) 樓梯間、豎井等造成連續樓層開洞時，宜在洞邊設置剪力牆，且盡量與靠近的抗側力結構結合，不宜孤立地布置在單片抗側力結構或柱網以外的中間部分。

(7) 剪力牆間距不宜過大，應滿足樓蓋平面剛度的要求，否則應考慮樓蓋平面變形的影響。

原則3、框架―剪力牆結構中的剪力牆，宜設計成周邊有梁柱(或暗梁柱)的帶邊框剪力牆。縱橫向相鄰剪力牆宜連接在一起形成L形、T形及口形等，以增大剪力牆的剛度和抗扭能力。

原則4、在長矩形平面或平面有一項較長的建築中，其剪力牆的布置宜符合下列要求：

(1)當剪力牆之間的樓蓋有較大開洞時，剪力牆的間距應予減小。

(2)縱向剪力牆不宜集中布置在兩盡端。

原則5、剪力牆宜貫通建築物全高，沿高度牆的厚度宜逐漸減薄，避免剛度突變。當剪力牆不能全部貫通時，相鄰樓層剛度的減弱不宜大於30%，在剛度突變的樓層板應按轉換層樓板的要求加強構造措施。

以上關於什麼是框架剪力牆結構以及框架剪力牆結構的優缺點的相關內容就介紹到這兒了，這些內容在建築設計師中是必知的，但是對於不熟悉這一行業的人來說就不常聽說了，有興趣的朋友可以了解一下。
