教你如何看懂裝修圖紙

裝修圖紙是家居裝修施工的基礎，千萬不要小看這一張小小的圖紙，它掌握的可是你新居的“命脈”，家居的面積、測量、電線分布……無不是從這張圖紙所指揮的!但是，對圖紙感到困惑的朋友有很多，那麼就有小編為困惑的朋友們解答一下吧!

Part1：了解裝修基本信息 裝修主要圖紙介紹

主要圖紙也就是裝修過程中，主要裝修環節的示意圖，讓戶主和施工人員清楚設計者的構想。裝修的主要圖紙包括原始建築測量圖、平面布局圖、天花吊頂布局圖等。

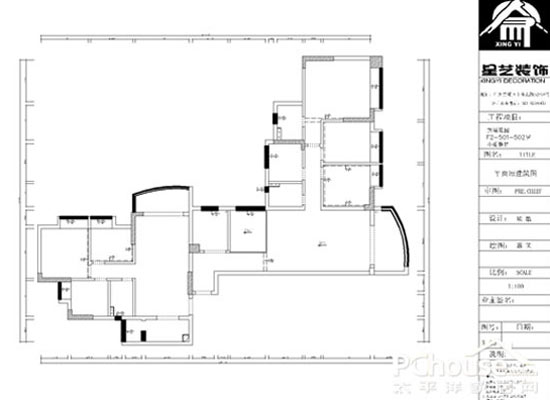

1、原始建築測量圖

【點擊查看大圖】

什麼是原始建築測量圖呢?原始建築測量圖包括房間的具體開間尺寸、牆體厚度、層高、房間梁柱位置尺寸、門窗洞口的尺寸位置、各項管井(上下水、煤氣管道、空調暖管、進戶電源)的位置、功能、尺寸等項目，它是一切設計圖紙的基礎，如果一開始的測量圖紙出現偏差，此後的設計圖紙和施工都會因此出現誤差，導致整個工程無法正常進行。因此，要重點把握原始建築測量圖!

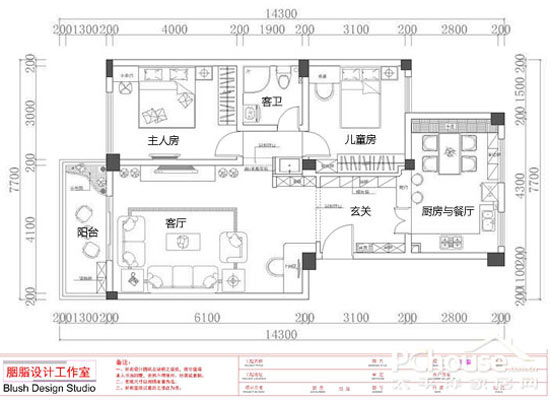

2、裝飾平面布局圖

【點擊查看大圖】

裝飾平面布局圖中具備的內容十分之多。其中應具備：牆體定位尺寸，有結構柱、門窗處應注明寬度尺寸;各區域名稱要注全，如客廳、餐廳、休閒區等，房間名稱要注全，如主臥、次臥、書房等;室內、外地面標高、牆體厚度應注明;如有樓梯，標明平面位置的安排、上下方向示意及梯級計算;門的開啟方向;活動家具布置及盆景、雕塑、工藝品等的配置。

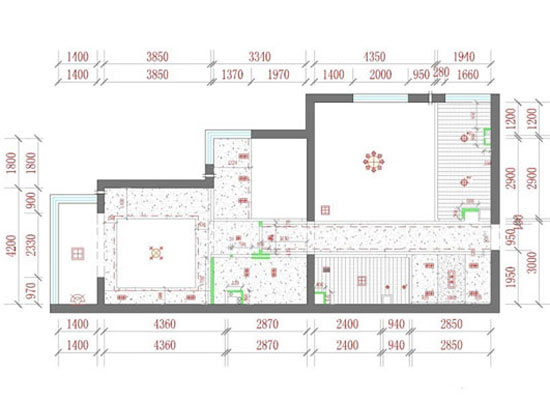

3、天花吊頂布置圖

【點擊查看大圖】

天花吊頂布置圖是天花吊頂裝修項目中最重要的圖紙之一。它要求標明天花造型的尺寸定位、燈具位置及詳圖索引，並應標注天花底面相對於本層地面建築面層的高度，同時還要注全各房間的名稱。

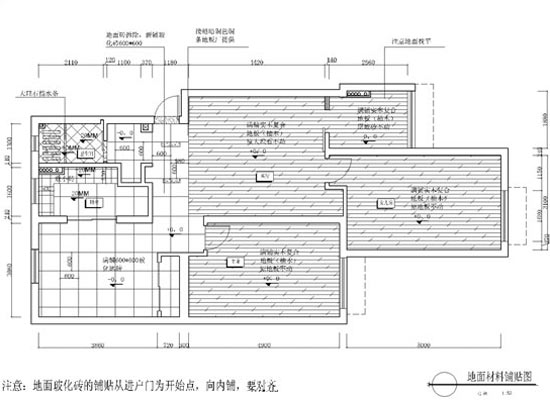

4、地面材質圖

【點擊查看大圖】

地面材質圖，顧名思義是關於地面材質的任何內容的。它標明需要鋪設的地面材料種類、地面拼花、材料尺寸及不同材料分界線。

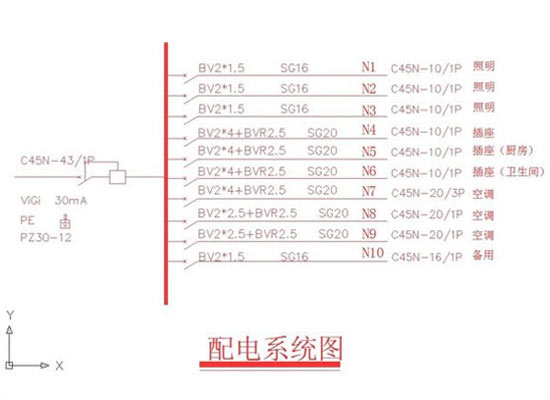

5、配電系統圖

配電圖是設計圖紙中十分重要的一部分，各種電源插座的位置都需要妥善安排，業主在查看配電圖時，需要注意的是插座的位置、數量，位置的安排要根據實際使用的方便性安排，綜合考慮門窗、家具的安排，不能讓插座被門窗遮蔽，影響正常使用。在此小編需要提醒的是，在數量上也不能一味地追求節儉，要根據家中電器的數量和種類安排，還要適當地留出富余。

Part2：各種常見圖紙介紹 了解清晰避免遺漏

除了主要的圖紙，在家居裝修過程中，這些圖紙也經常看到，下面一起來看看吧。

1、建築改建平面圖

【點擊查看大圖】

建築改建平面圖是根據設計方案將需要改動結構的牆體在圖紙上標明的標識，比較常見的表示方法是在圖紙上可以用虛線表示需要拆除的牆體，深色表示改建的牆體。

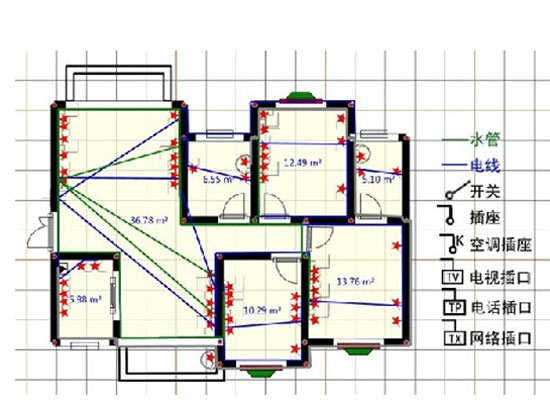

2、強弱電布置圖

強弱電布置圖是關於居室內部所有強電和弱電的布置的。房間裡所有開關的位置，及每個開關所控制的電器、燈源。

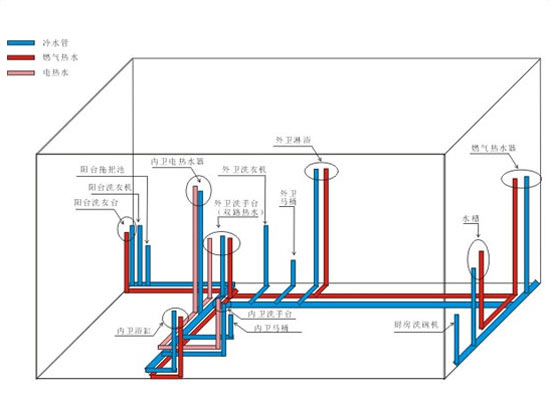

3、給水走向圖

給水走向圖是關於廚房、衛生間等處的給排水線路的布置圖、給水管道的管徑尺寸、取水位置及高度、管線排布系統等是該圖的重點。在水路施工中要十分注重，要以此圖為基礎。

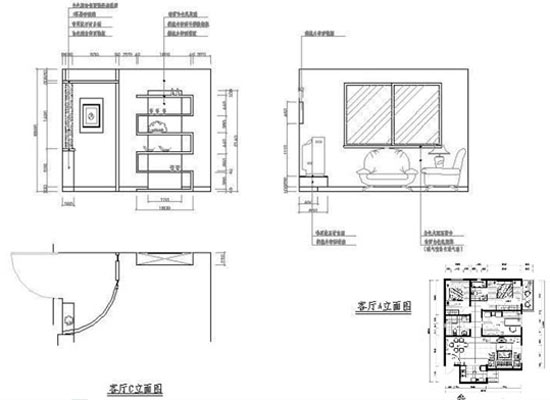

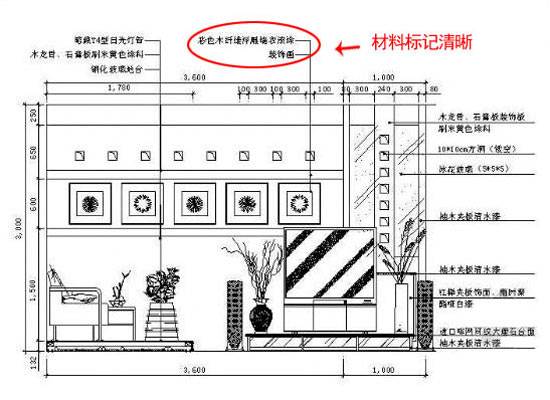

4、立面圖、局部放大圖和節點詳圖

【點擊查看大圖】

立面圖、局部放大圖和節點詳圖即從水平的角度看到的房間局部的剖面的圖紙。它包括牆體定位尺寸，各部位裝飾牆面造型的立面圖形、尺寸、構造材料、面層材料名稱;各房間、各部位固定家具造型的立面圖形、尺寸、構造材料、面層材料;各固定家具的剖面圖形、尺寸。

各固定家具的節點大樣圖形、細部材料、尺寸、構造做法;牆柱面裝飾造型、花台、欄桿、台階、線角等的尺寸及其它尺寸定位。小編提醒在立面圖中，門窗標高和高度要分別注明，相應部位的天花剖面也要一並畫出，並標注天花造型部分的尺寸與標高。

Part3：審核圖紙注意事項 讓你做精明裝修人

審核圖紙需要看清比例、尺寸等信息，謹防設計師和施工隊鑽小空子，讓你做個精明的裝修人。

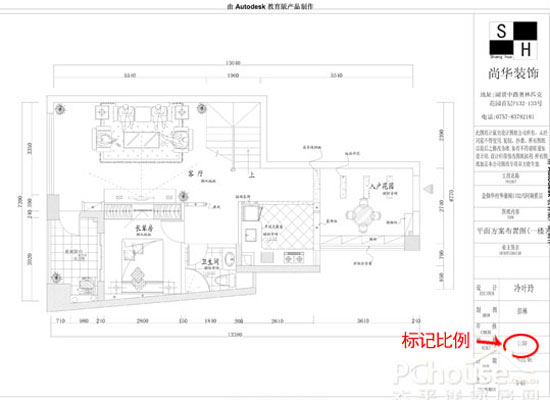

1、看清圖紙的比例

【點擊查看大圖】

現實很多情況中，很多消費者都只喜歡看效果圖，但卻往往忽視了施工圖，但是，效果圖上漂亮的造型，現場制作出來以後，卻往往與設計圖紙上相差甚遠。其實檢查一下原因，就是設計師沒有按照施工圖紙來做設計圖紙，而是把圖紙按照美麗的圖畫來制作的。所以，一張設計圖紙必須按照嚴格的比例來制作。

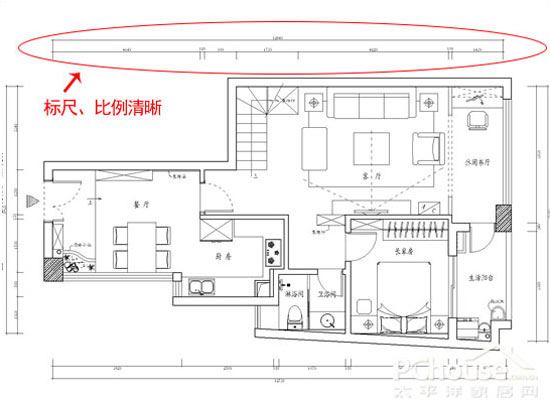

2、看清圖紙的尺寸

另外，有些設計圖紙由於設計師沒有在准備施工的現場作認真細致的測量，因此導致很多尺寸在設計時有遺漏，尤其是一些關鍵尺寸如果在設計時沒有掌握，有可能在施工時產生設計與施工脫節的情況。

3、看選擇材料是否清晰

大多數朋友常常關注於裝潢公司的報價單，擔心上當受騙，一項項地仔細檢查，其實在設計圖紙上也應該標注出來主要材料的名稱以及材料的品牌，這對於今後施工人員依照圖紙施工很有利。

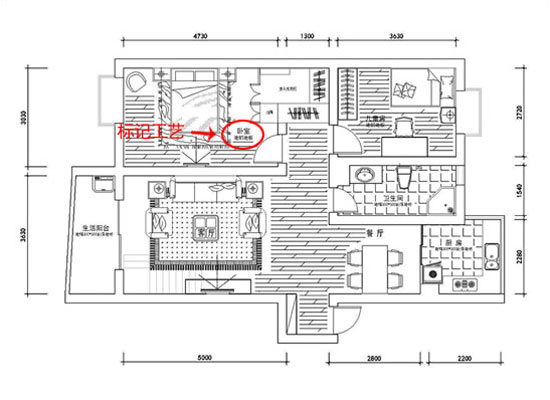

4、看制作工藝是否標注

【點擊查看大圖】

最後，在施工圖紙中標注必要的制作工藝是為了一方面是便於施工，同時也能起到約束施工人員在施工過程中偷工減料的作用，保證消費者得到一個與合同洽談相符的工程項目。
