水力控制閥型號與安裝

水力控制閥大致分為浮球閥（100X）、減壓閥（200X）、緩閉止回閥（300X）、流量控制閥（400X）、洩壓持壓閥（500X）、電動控制閥（600X）、水泵控制閥（700X）、壓差旁通控制閥（800X）和緊急關閉閥（900X）等。根據它的結構類型，又可分為膜片式水力控制閥與活塞式水力控制閥。活塞式水力控制閥多用於壓力較高的環境，但由於活塞式水力控制閥動作不夠靈敏，加工要求高，介質需要清潔無顆粒，否則活塞易於卡死，維修困難，故較少使用。水力控制閥宜水平安裝。水平安裝時，閥蓋宜向上。消防給水系統的減壓閥閥後應有排水設施。自動噴水滅火系統的需減壓時，減壓閥應設置在報警閥前（沿水流方向），與單個報警閥配套設置的減壓閥，可不設備用減壓閥；與多個報警閥配套設置的減壓閥，應設備廠用減壓閥。用於熱水供應工程的減壓閥，應采用熱水型減壓閥。

采用干管干管循環方式（半循環方式）的熱水供應工程，減壓閥設置要求應與冷水工程相同；采用立管循環方式（全循環方式）的熱水供應工程，減壓閥設置應防止熱水循環的破壞，各分區回水管在匯合點壓力應平衡。

水力控制閥工作原理

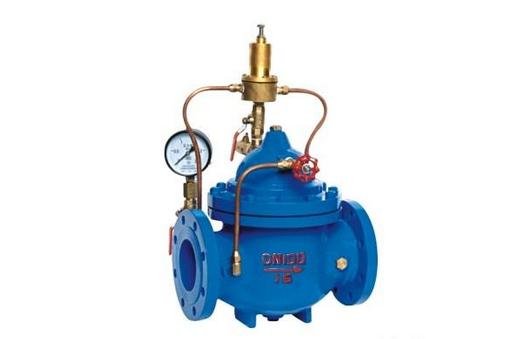

水力控制閥是以管道介質壓力為動力，進行啟閉、調節的閥門。它由一個主閥和附設的導管、針閥、球閥和壓力表等組成、根據使用的目的、功能場所的不同，可演變成遙控浮球閥、減壓閥、緩閉止回閥、流量控制器、洩壓閥、水力電動控制閥、緊急關閉閥等。導閥隨介質的液位和壓力的變化而動作，由於導閥種類很多，可以單獨使用或幾個組合使用，就可以使主閥獲得對水位和水壓及流量等進行單獨和復合調節的功能。但主閥閥體類似截止閥，閥門全開時，其壓力損失比其他閥門要大得多，且各個開度損失系數越是與全閉狀態接近，越是劇增，閥門口徑越大就越顯著。

具有上述特性的閥門，在接近閥瓣的動作加速，易發生水錘的沖擊，接近全閉時，閥門動作越緩慢越好，於是可在閥瓣上設置節流裝置。另外先導閥的節流和動作部分要盡量避免設置特小口徑的孔口，以免堵塞。必要時要加過濾網，定期檢修及設置旁通管路。水力控制閥分隔膜型和活塞型兩類，工作原理相同，都是以上下游壓力差為動力，有導閥控制，使隔膜（活塞）液壓式差動操作，完全由水力自動調節，從而使主閥閥瓣完全開啟或完全關閉或處於調節狀態。
