混凝土裂縫種類有哪些

混凝土裂縫種類有哪些?鋼筋混凝土結構破壞倒塌的工程質量事故，絕大多數是從裂縫的擴展開始的;其實，只要仔細觀察不難發現，普通的鋼筋混凝土結構又一般都是帶裂縫受力工作的，假如借助儀器，甚至還可以發現裂縫是時刻發生變化的，隨著裂縫的發展變化，結構構件的耐久性和適用性會不同程度的降低，嚴重的甚至會導致結構構件的破壞;所以研究裂縫的形態、分析裂縫產生的原因和裂縫對結構功能的影響並加以控制是一個十分重要的。

混凝土裂縫種類

使用商品混凝土引起的收縮裂縫：商品混凝土由於采用泵送，混凝土的流動性要好，因此一般商品混凝土的坍落度都較大，水灰比較大，如保證水灰比則要增加水泥用量，這樣就使混凝土在硬化階段出現收縮裂縫。

預埋管線引起的樓板裂縫：預埋線管處沿管線方向出現表面裂縫;局部出現呈發散狀或龜裂狀的不規則裂縫。預埋線管，特別是多根線管的集散處是截面砼受到較多削弱，從而引起應力集中，容易導致裂縫發生的薄弱部位。

混凝土裂縫處理方法

混凝土結構的裂縫依其形成可分為以下三類：靜止裂縫，系指形態、尺寸和數量均已穩定不再發展的裂縫。修補時，僅需依裂縫粗細選擇修補材料和方法，而與其它因素無關。活動裂縫，系指其寬度不能保持穩定，易隨著結構構件的受力、變形或環境溫、濕度的變化而時張、時閉的裂縫。修補時，應先消除其成因，並觀察一段時間，確認已穩定後，再依靜止裂縫的處理方法修補;若無法完全消除其成因，則應使用具有足夠柔韌性的材料進行修補。

裂縫修補方法，表面塗層封閉法(或纖維增強表面塗層封閉法)，利用混凝土表層微細獨立裂縫(裂縫寬度ω≤0.2mm)或網狀裂紋的毛細作用吸收修補膠液，封閉裂縫通道。對樓板和其它需要防滲的部位，尚應在混凝土表面粘貼纖維復合材料以增強封護作用。低壓慢注修補法(注射法)，以一定的壓力將修補膠液注入裂縫腔內;此法適用於處理0.2<ω<1.5mm靜止的獨立裂縫、貫穿性裂縫以及蜂窩狀局部缺陷。壓力注漿法，在一定時間內，以較高壓力(按注漿料產品說明書確定)將灌注材料壓入裂縫腔內;此法適用於處理大型結構貫穿性裂縫、大體積混凝土的蜂窩狀嚴重缺陷以及深而蜿蜒的裂縫。

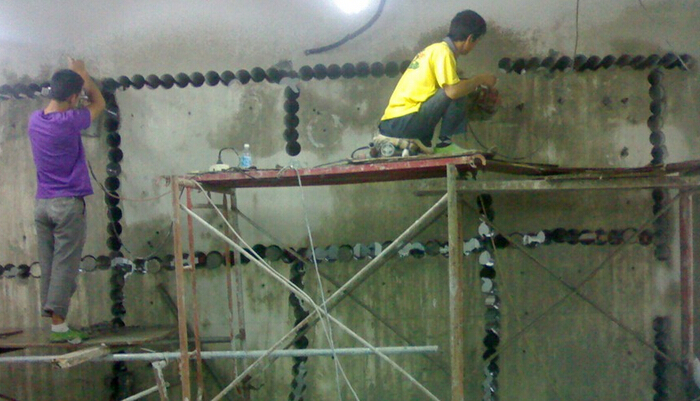

低壓注漿法修補裂縫：低壓注漿法適用於裂縫寬度為0.2mm-0.3mm的混凝土裂縫修補。修補工序如下：裂縫清理—試漏—配制注漿液—壓力注漿—二次注漿—清理表面。當裂縫數量較多時，先要在裂縫位置上貼醫用白膠布，再用窄毛刷沾漿沿裂縫來回塗刷封縫，使裂縫封閉，大約10分鐘後，揭去膠布條，露出小縫，粘貼注漿嘴用鍵包嚴。固化後周邊可能有裂口，必須反復用漿補上，以避免注漿漏漿。注漿操作一般在粘嘴的第二天進行，若氣溫高的話，半天就可注漿。操作時先用補縫器吸取注漿液，插入注漿嘴，用手推動補縫器活塞，使漿液通過注漿嘴壓入裂縫，當相鄰的嘴中流出漿液時，就可拔出補縫器，堵上鋁鉚釘。一般由上往下注漿，水平縫一般從一端到另一端逐個注漿。為了保證漿液充滿，在注漿後約半小時可以對每個注漿嘴再次補漿。
