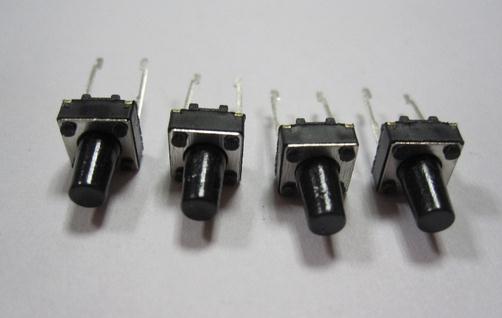

輕觸開關的簡介

輕觸開關，顧名思義，是一種電子開關，屬於電子元器件類。

此外，輕觸開關又叫按鍵開關，最早出現在日本使用時以滿足操作力的條件向開關操作方向施壓開關功能閉合接通，當撤銷壓力時開關即斷開，其內部結構是靠金屬彈片受力變化來實現通斷的。

輕觸開關有接觸電阻荷孝精確的操作力誤差、規格多樣化等方面的優勢，在電子設備及白色家電等方面得到廣泛的應用如：影音產品、數碼產品、遙控器、通訊產品、家用電器、安防產品、玩具、電腦產品、健身器材、醫療器材、驗鈔筆、雷射筆按鍵等等。因為輕觸開關對環境的條件（施壓力小於2倍的彈力/環境溫濕度條件以及電氣性能）大型設備及高負荷的按鈕都使用導電橡膠或鍋仔開關五金彈片直接來代替，比如醫療器材、電視機遙控器等。

輕觸開關工作原理

輕觸開關是一種電子開關，使用時輕輕點按開關按鈕就可使開關接通。當松開手時開關既斷開，其內部結構是靠金屬彈片受力彈動來實現通斷的。

輕觸開關由於體積小重量輕在家用電器方面得到廣泛的應用如：影音產品、數碼產品、遙控器、通訊產品、家用電器、安防產品、玩具、電腦產品、健身器材、醫療器材、驗鈔筆、雷射筆按鍵等等。但輕觸開關也有它不足的地方：頻繁的按動會使金屬彈片疲勞失去彈性而失效。因此現在大部分電器的按鈕都使用導電橡膠或鍋仔開關五金彈片直接來代替，比如電腦鍵盤、遙控器等。

輕觸開關的工作原理

220V交流電通過燈泡H及整流全橋後，變成直流脈動電壓；作為正向偏壓，加在可控硅VS及R支路上。白天，亮度大於一定程度時，光敏二極管D呈現底阻狀態≤1KΩ，使三極管V截止，其發射極無電流輸出，單向可控硅VS因無觸發電流而阻斷。此時流過燈泡H的電流≤2.2mA，燈泡H不能發光。電阻R1和穩壓二極管DW使三極管V偏壓不超過6.8V，對三極管起保護作用。夜晚，亮度小於一定程度時，光敏二極管D呈現高阻狀態≥100KΩ，使三極管V正向導通。發射極約有0.8V的電壓，使可控硅VS觸發導通，燈泡H發光。RP是清晨或傍晚實現開關轉換的亮度選擇元件。

輕觸開關價格如何？

輕觸按鍵的好壞影響因素，主要關鍵在於輕觸開關的防護性、可焊性、導通可靠性、壽命、手感、生產工藝和安裝尺寸等方面因素決定。

首先為引腳基材，輕觸開關的引腳基材為黃銅或磷銅（低檔次的為鐵），為降低接觸電阻，引腳基本上鍍銀處理，為銀遇空氣中的SO2氣體會氧化，直接影響開關的可焊性和接觸電阻，所以高品質的輕觸開關首先要在引腳的基材鍍銀厚度和鍍銀工藝方面進行控制到位，市場上鍍銀優劣順序如下：鍍銀厚度：0.3um以上（後銀）、0.2um（薄銀）、0.1um（鍍白）。

輕觸按鍵開關的類型如下：

標准型、密封型、SMD型、防水型、擺桿型、長型、立式型、半圓陣列薄型等。根據不同類型，價格大約在：10-30元。另外，決定彈片壽命的關鍵因素還是沖壓技術，之前日本台灣的沖壓技術現在在國內已經很比較普及，所以在技術提升情況下，對材料的要求是否進口材料再降低。
