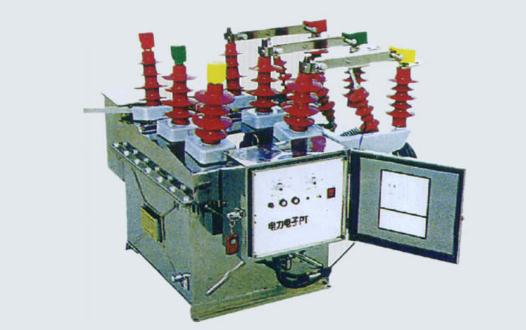

真空斷路器的作用

真空斷路器處於合閘位置時，其對地絕緣由支持絕緣子承受，一旦真空斷路器所連接的線路發生永久接地故障，斷路器動作跳閘後，接地故障點又未被清除，則有電母線的對地絕緣亦要由該斷路器斷口的真空間隙承受；各種故障開斷時，斷口一對觸子間的真空絕緣間隙要耐受各種恢復電壓的作用而不發生擊穿。因此，真空間隙的絕緣特性成為提高滅弧室斷口電壓，使單斷口真空斷路器向高電壓等級發展成為目前研究方向。

真空斷路器的作用有：

1、觸頭開距小，10KV真空斷路器的觸頭開距只有10mm左右，操作機構的操作功就小，機械部分行程小，其機械壽命就長。

2、燃弧時間短，且與開關電流大小無關，一般只有半周波。

3、由於疏通在開斷電流時磨損量較小，所以觸頭的電氣壽命長，滿容量開斷達30-50次，額定電流開斷達5000次以上，噪音小適於頻繁操作。

4、熄弧後觸頭間隙介質恢復速度快，對開斷近區故障性能較好。

5、體積孝重量輕，適用於開斷容性負荷電流。

由於其優點很多，所以廣泛應用於變電站中，目前型號主要有：ZN12-10型、ZN28A-10型、ZN65A-12型、ZN12A-12型、VS1型、ZN30型等。

真空斷路器工作原理

“真空斷路器”因其滅弧介質和滅弧後觸頭間隙的絕緣介質都是真空而得名，其具有體積孝重量輕、適用於頻繁操作、滅弧不用檢修的優點，因此在配電網中應用較為普及。真空斷路器工作原理並不復雜：

1、陰極引起的擊穿：

在強電場下，由於場發射電流的焦耳發熱效應，使陰極表面突出物的溫度升高，當溫度達到臨界點時，突出物熔化產生蒸汽引起擊穿。

2、陽極引起的擊穿：

由於陰極發射的電子束，轟擊陽極使某點發熱產生熔化和蒸汽而發生間隙擊穿。產生陽極引起擊穿的條件與電場提高系數和間隙距離有關。

此外，真空斷路器的回路電阻是影響溫升的主要熱源，而滅弧室的回路電阻通常要占真空斷路器回路電阻的50%以上。觸頭間隙接觸電阻是真空滅弧室回路電阻的主要組成部分，因為觸頭系統密封於真空滅弧室內，而產生的熱量只能通過動、靜導電桿向外部散熱。

這些真空間隙的擊穿機理表明，真空電極的材料與電極的表面狀況對真空間隙的絕緣都是非常關鍵的因素。
