選用半導體放電管要注意什麼

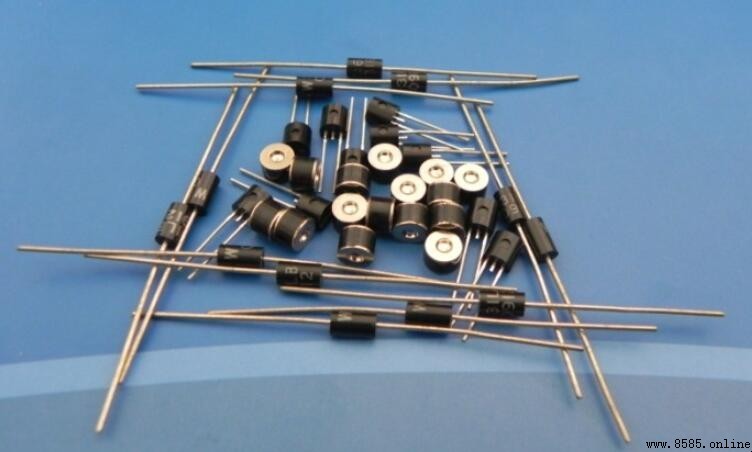

半導體放電管是一種過壓保護器件,是利用晶閘管原理制成的,依靠PN結的擊穿電流觸發器件導通放電,可以流過很大的浪湧電流或脈沖電流。那麼選用半導體放電管要注意什麼呢?

選用半導體放電管要注意什麼

1、最大瞬間峰值電流IPP必須大於通訊設備標准的規定值。如FCC Part68A類型的IPP應大於100A;Bellcore 1089的IPP應大於25A。

2、轉折電壓VBO必須小於被保護電路所允許的最大瞬間峰值電壓。

3、半導體放電管處於導通狀態(導通)時,所損耗的功率P應小於其額定功率Pcm,Pcm=KVT*IPP,其中K由短路電流的波形決定。對於指數波,方波,正弦波,三角波K值分別為1.00,1.4,2.2,2.8。

4、反向擊穿電壓VBR必須大於被保護電路的最大工作電壓。如在POTS應用中,最大振鈴電壓(150V)的峰值電壓(150*1.41=212.2V)和直流偏壓峰值(56.6V)之和為268.8V,所以應選擇VBR大於268.8V的器件。又如在ISDN應用中,最大DC電壓(150V)和最大信號電壓(3V)之和為153V,所以應選擇VBR大於153V的器件。

5、若要使半導體放電管通過大的浪湧電流後自復位,器件的維持電流IH必須大於系統所能能提供的電流值。即:IH(系統電壓/源阻抗)。

以上就是給各位帶來的關於選用半導體放電管要注意什麼的全部內容了。
